دستگاه سنگ زنی حلقه CNC TC

چرخ های تشکیل دهنده حلقه رول عمدتاً برای سنگ زنی حلقه های غلتکی تنگستن کاربید برای تولید میله سیم با سرعت بالا استفاده می شود. از چرخ سنگ زنی الماس تشکیل شده برای انجام سنگ زنی خشن ، سنگ زنی نیمه شنی ، سنگ زنی ریز و سنگ زنی غیر اسپارک بر روی دایره بیرونی و شیار R شکل حلقه غلتک کاربید استفاده می شود. این یک تجهیزات نهایی لازم در فروشگاه تعمیر ماشین آسیاب نورد فولاد است. $ $

نقل قول کنید

PREV：دستگاه سنگ زنی رول کامپوزیت NEXT：No next article

شرح
پارامترهای فنی
با ما تماس بگیرید

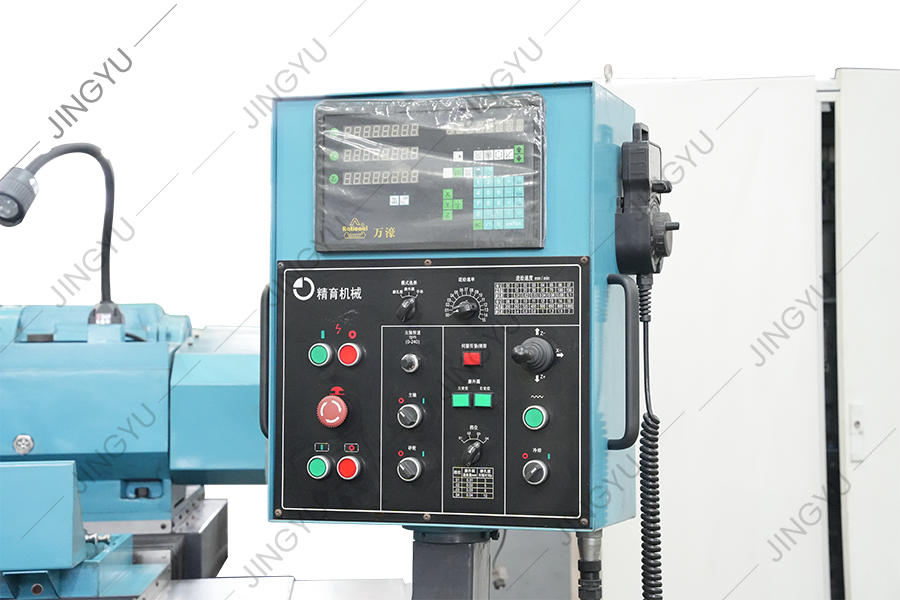

● ابزار ماشین آلات یک کنترلر منطقی قابل برنامه ریزی (PLC) را برای کنترل فید قاب چرخ سنگ زنی و حرکت کارگروه به ترتیب اتخاذ می کند. موقعیت های قاب چرخ سنگ زنی و کارگروه به صورت پویا از طریق صفحه نمایش دیجیتالی توری نمایش داده می شود. پس از تنظیم الزامات سنگ زنی ، برنامه می تواند به طور خودکار دایره بیرونی سطح غلتک و هر سنگ زنی شیارها را تکمیل کند.
● دوک نخ ریسی اصلی قطعه کار درایو تنظیم سرعت فرکانس متغیر را اتخاذ می کند ، و سرعت چرخش مربوطه را می توان با توجه به پارامترهای مختلف قطعه کار تنظیم کرد.

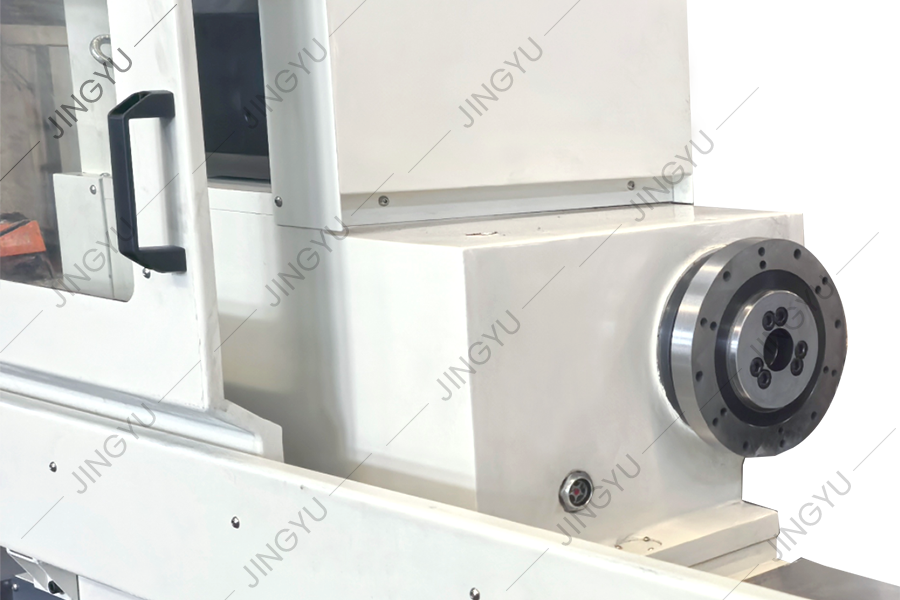

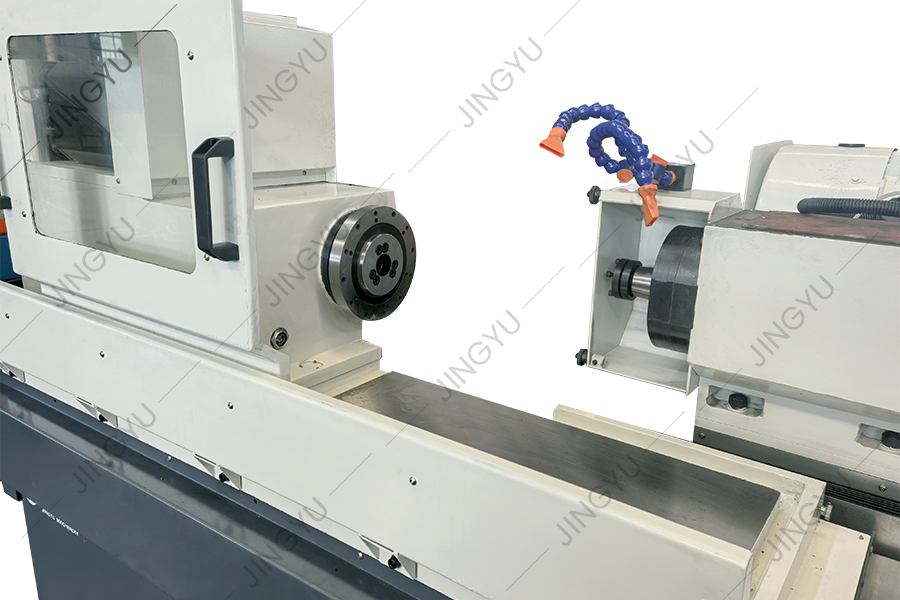

یک مندرل در حال گسترش بر روی اسپیندل پیشانی نصب شده است. حلقه غلتکی را روی Mandrel در حال گسترش قرار دهید و از آچار آلن برای محکم کردن پیچ قفل در انتهای ماندل در حال گسترش استفاده کنید تا نصب و محکم کردن حلقه خود را تکمیل کنید تا روی ابزار ماشین پردازش شود.
● دوک نخ ریسی از یاطاقان نورد با دقت بالا استفاده می کند و توسط یک استخر روغن کاملاً مهر و موم شده مستقل روغن کاری و خنک می شود. یک دستگاه تشخیص دمای دوک نخ ریسی برای نمایش تغییرات دمای اسپیندل در زمان واقعی ، تحقق نظارت بر دما و بازخورد در کل فرآیند عملکرد سیستم نصب شده است. این عمر سرویس دوک نخ ریسی را گسترش می دهد و همچنین عملکرد عالی دقت چرخش دوک نخ ریسی و استحکام بالا را تضمین می کند.
اسپیندل چرخ سنگ زنی توسط یک موتور با قدرت بالا (18.5 کیلو وات) هدایت می شود. $ $

M8440a

فهرست	واحد	M8440a
ماده قطعه کار		حلقه رول کاربید تنگستن
حداکثر قطر کار	مگنی	φ400
سرعت دوک نخ سر	دور در دقیقه	20 ~ 150
سرعت دوک نخ ریسی چرخ	دور در دقیقه	1950
حداکثر سرعت خطی چرخ سنگ زنی	ام‌اس	25
قدرت موتور دوک دوک چرخ دار	kW	18.5
قطر چرخ سنگ زنی	مگنی	φ250
حداکثر عرض چرخ سنگ زنی	مگنی	65
سفر محور x	مگنی	500
فرم راهنمای محور X		راهنماهای خطی سنگین
سفر محور z	مگنی	250
فرم راه راهنمای محور z		راهنماهای خطی سنگین
حداقل واحد خوراک	مگنی	0.003
سیستم کنترل		کنترل کننده منطقی قابل برنامه ریزی

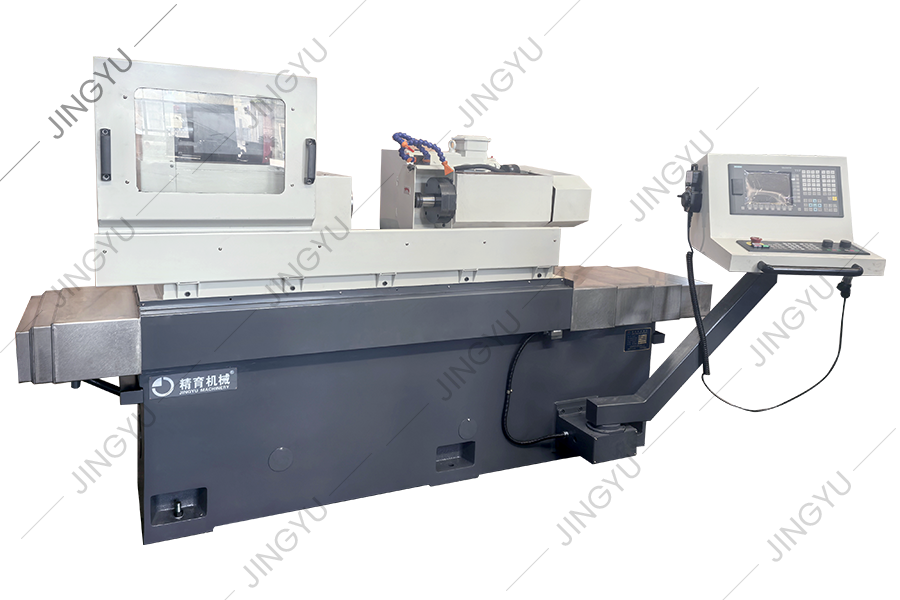

Mk8440a

فهرست	واحد	Mk8440a
ماده قطعه کار		حلقه رول کاربید تنگستن
حداکثر قطر کار	مگنی	φ400
سرعت دوک نخ سر	دور در دقیقه	20 ~ 150
سرعت دوک نخ ریسی چرخ	دور در دقیقه	1950
حداکثر سرعت خطی چرخ سنگ زنی	ام‌اس	25
قدرت موتور دوک دوک چرخ دار	kW	18.5
قطر چرخ سنگ زنی	مگنی	φ250
حداکثر عرض چرخ سنگ زنی	مگنی	65
سفر محور x	مگنی	500
فرم راهنمای محور X		راهنماهای خطی سنگین
سفر محور z	مگنی	250
فرم راه راهنمای محور z		راهنماهای خطی سنگین
حداقل واحد خوراک	مگنی	0.001
سیستم کنترل		زیمنس 808d
توجه: سایر سیستم های CNC را می توان با توجه به نیازهای ویژه مشتریان سفارشی کرد. $ $
