دستگاه پانسمان چرخ الماس EDM

● بستر ابزار ماشین یک ساختار جوش داده شده صفحه فولادی را اتخاذ می کند ، و سیستم مخزن روغن و سیستم پمپ روغن در خارج برای نگهداری و تمیز کردن آسان واقع شده است.
● ابزار ماشین آلات کاملاً محصور شده است تا از نشت مایعات کار جلوگیری کند. سمت چپ یک درب قابل تعویض برای جایگزینی آسان الکترودهای چرخ گرافیتی است ، پشت یک درب دوتایی برای چرخش آسان و تشکیل الکترودهای چرخ گرافیتی است و قسمت جلو یک درب کشویی دوتایی برای پردازش تنظیم و جایگزینی چرخ های سنگ زنی الماس است.
● ابزار ماشین به طور خودکار هنگام اتمام پردازش متوقف می شود.

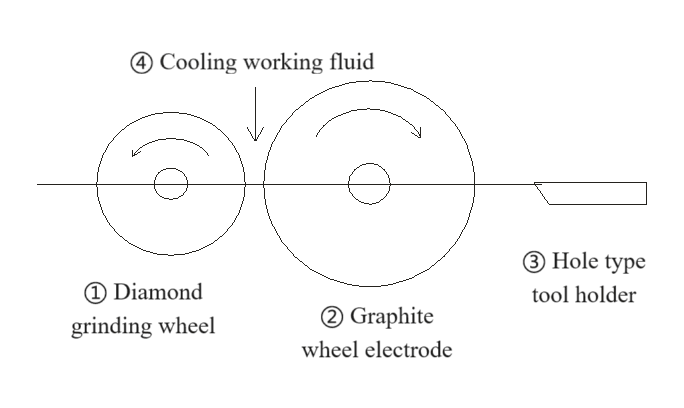

① چرخ سنگ زنی الماس: محدود به چرخ سنگ زنی الماس باند فلزی ، با استفاده از بستن دو مرکز ثابت ماندل ، درایو موتور پله ای ، پردازش خوراک سروو چرخشی دستی/اتوماتیک.
② الکترود چرخ گرافیت: از یک چرخ گرافیتی استفاده کنید که به عنوان یک الکترود پردازش شود ، اصل ماشینکاری تخلیه را اعمال کنید و از یک جرقه برقی برای حذف بخشی از چرخ سنگ زنی الماس برای پردازش استفاده کنید. سوراخ بیرونی چرخ گرافیت چرخانده و توسط یک برش سوراخ بسته شده روی نگهدارنده ابزار تشکیل شده است.
③ نگهدارنده ابزار سوراخ: برش سوراخ را می توان توسط یک دستگاه برش سیم پردازش کرد و نیاز به برش زاویه 6 درجه پشتی ، گیره روی نگهدارنده ابزار متحرک دارد و دایره بیرونی الکترود چرخ گرافیت بریده و تشکیل می شود.
④ مایع خنک کننده کار: برای اطمینان از پیشرفت صاف ماشینکاری تخلیه ، لازم است مایع خنک کننده (مایع کار 7# روغن سفید یا روغن 5# موتور) را به داخل منطقه پردازش شستشو دهید. مایع کار از قسمت فوقانی منطقه پردازش شسته می شود و موقعیت لوله روغن گرگرفتگی به طور مکرر تنظیم می شود تا اطمینان حاصل شود که هیچ شعله باز در منطقه پردازش وجود ندارد. $ $
